国产v亚洲v欧美v精品综合-国产精品久久久久久久美男-99久久人妻精品一区二区-欧美日韩国产综合色视频在线-97福利社在线观看-日韩精品视频中文字幕-国产日韩av中文字幕-在线中文字幕人妻丰满熟妇-91啪啪啪啪啪啪啪国产精品,日韩亚洲综合麻豆,蜜臀av性久久久久蜜臀av涩爱,成人精品视频在线观看免费

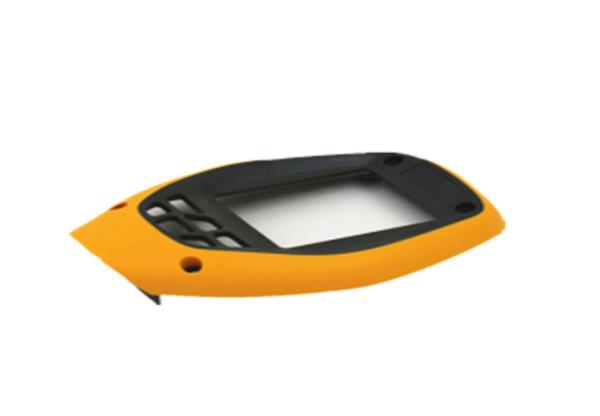

在注塑加工行業(yè)中，塑膠件包膠后出現(xiàn)變形的情況并不少見，這往往讓許多生產(chǎn)者感到棘手。想象一下，你辛辛苦苦設計好模具，選定材料，調(diào)試設備，結果成品一出模，就發(fā)現(xiàn)邊緣翹起、表面扭曲，或者整體尺寸走偏，不僅影響美觀，還可能直接導致產(chǎn)品無法正常裝配或使用。這樣的問題如果不及時處理，會大大增加成本和時間浪費。作為一名長期從事塑膠加工的從業(yè)者，我遇到過不少類似案例，今天就來分享一些實操經(jīng)驗，變形問題的根源通?？梢宰匪莸綆讉€核心環(huán)節(jié):

首先是材料的選擇和匹配。塑膠件包膠工藝本質(zhì)上是兩種材料的復合，比如基材是ABS或PC，包膠層用TPE或TPR，這些材料在加熱冷卻過程中的熱膨脹和收縮行為往往不同。如果基材的收縮率遠高于包膠層，冷卻時就會產(chǎn)生內(nèi)應力，拉扯著產(chǎn)品變形。另外，如果包膠材料熔點太高，也容易在二次注塑時軟化基材，導致變形。這時，可以嘗試切換到熔點較低的牌號，同時注意材料的相容性，確保它們能良好粘合而非分離。

其次，工藝參數(shù)的控制至關重要。注塑壓力過大是常見“元兇”之一，尤其是當基材厚度較薄時，高壓熔膠注入會直接擠壓變形。我的建議是逐步降低壓力，從標準值的80%開始測試，觀察產(chǎn)品變化。同時，包膠溫度也要精細調(diào)節(jié)——太高會熱化基材，太低又影響粘合。一般來說，將溫度控制在170-200℃區(qū)間，根據(jù)具體材料微調(diào)，能有效緩解軟化問題。還有冷卻環(huán)節(jié)，如果模具冷卻系統(tǒng)不均勻，比如水路分布不當，局部溫差大，產(chǎn)品出模后就會因收縮不均而翹曲。

優(yōu)化方法包括改進冷卻通道設計，確保每個部位冷卻速率一致；或者延長保壓時間，讓熔膠充分填充并補償收縮。記得在調(diào)試時，用溫度計或紅外熱像儀監(jiān)測模具表面，避免憑感覺操作。

模具設計方面的疏忽同樣會放大變形風險。比如，進膠口位置不當，導致熔膠流動路徑過長，遠端收縮更劇烈，就會拉扯整個塑膠件變形。理想的設計是把澆口放在壁厚較厚的位置，促進均勻填充。另外，如果頂出機構不合理，如頂針分布不均或力度太大，出模時容易造成局部扭曲。針對這點，可以增加輔助頂出結構，或者在模具上添加凹槽來緩沖應力。

除了這些針對性調(diào)整，預防措施也很關鍵。生產(chǎn)前多做小批量試模，記錄每個參數(shù)下的變形數(shù)據(jù)，建立經(jīng)驗庫；同時，加強品質(zhì)檢測，比如用三坐標測量儀檢查尺寸偏差，早發(fā)現(xiàn)早修正。材料供應商的建議也很寶貴，他們往往有針對特定組合的優(yōu)化方案。總之，處理塑膠件包膠變形不是一蹴而就，而是需要從材料、工藝和模具多角度入手，逐步迭代。
